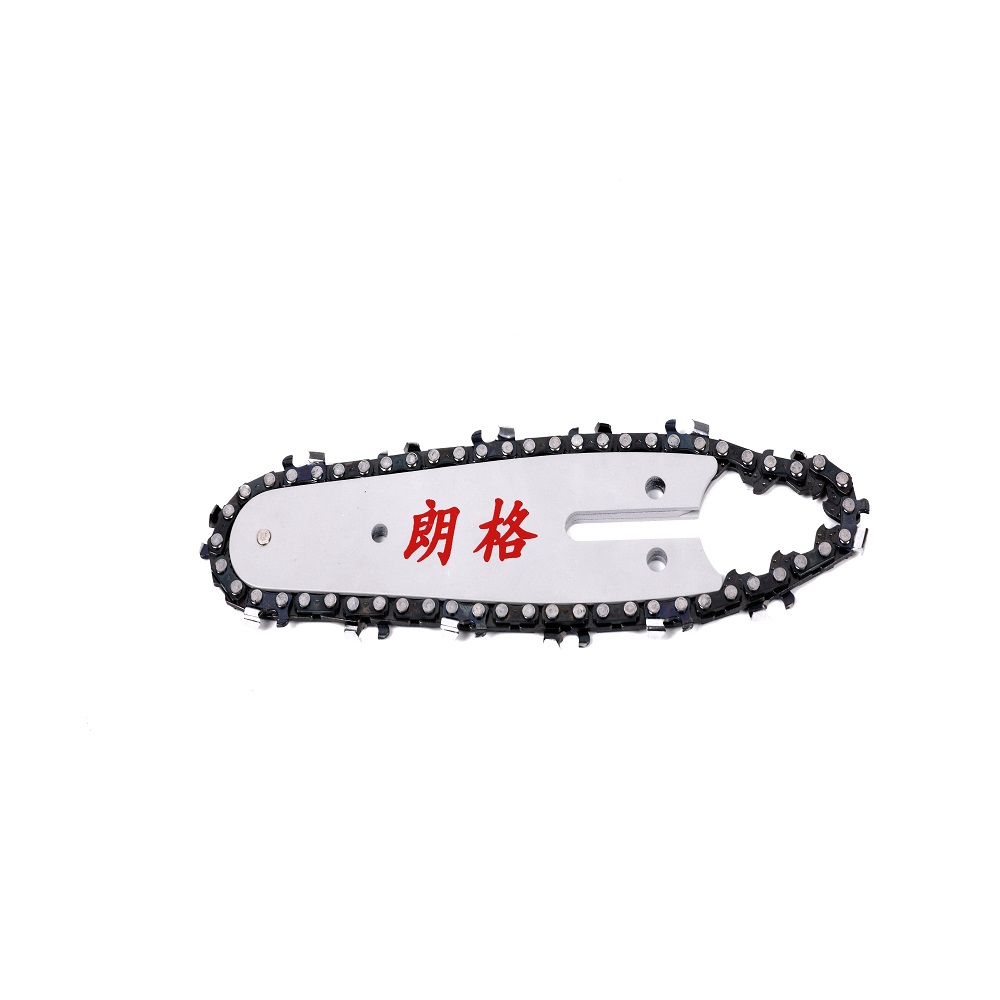

の ソーチェーン チェーンソーには欠かせない部品です。チェーンがなければチェーンソーは機能せず、ソーとは言えません。たかがエンジンですが、ソーチェーンについては詳しくない方も多いのではないでしょうか。簡単に紹介させていただきます。

1. ソーチェーンの構成
ソーチェーンは、左側の切断歯、右側の切断歯、中央のガイド歯（駆動歯とも呼ばれます）の接続ピース、およびリベットで構成されています。

2. ソーチェーンの型式とサイズ
ソーチェーンはラテン文字とアラビア数字で表されます。国やメーカーが異なるため、それぞれの文字や数字の意味は異なりますが、それらが示すのは、ピッチ、中間ガイドの歯の厚さ、刃の形状、安全性、摩耗の軽減などの特徴的な記号です。バリエーションの。

ピッチは、切削歯、中間ガイド歯、および接続ピースの 2 つの穴の間の中心距離です。同じタイプのソーチェーンではピッチ（穴の間隔）は同じで、英語ではすべてインチで表​​されます。私たちが使用する測定ツールはすべてメートル法であるため、測定する際には換算する必要があります。 1 インチ = 25.4 mm、メートル法サイズを計算したい場合は、25.4 とそれが表すサイズを掛けます。例B3L、ピッチ：25.4×0.404 mm。中間ガイド歯の厚さ: 25.4×0.063 mm。

第三に、ソーチェーンのマッチング
ソーチェーンとチェーンソーが適合するかどうかは、主にチェーンソーのチェーンホイール、ガイドプレートの長さ、ガイドプレートの形状とガイドプレートのガイド溝の幅、ソーチェーンのピッチによって決まります。スプロケット、ガイド プレート ヘッドのギア (歯がある場合) と同じでなければなりません。同じに保ち、中央のガイドの歯の厚さはガイド プレートのガイド溝と一致し、長さはガイド プレートの歯と一致します。ガイドプレートの円周、スプロケットの歯数、スプロケットとガイドプレート間の空間距離。

第四に、ソーチェーンの長さ
18 インチ B3 ソーチェーンを例に挙げます。使用されるソーチェーンは円形リングにリベット留めされています。切歯は左右30本あります。 2 つの切削歯の間には 4 つのピッチがあります (切削歯のピッチもカウントされます)、0.404×4×30= 48.48 (インチ) 1 フィート = 12 インチ、取得されたデータは 12 インチで除算され、48.48 ÷ 12 = 4.04フィート、このソーチェーンの長さは4.04フィートです。 (センターガイド歯付きで計算する場合は2を掛けます)
ソーチェーンの各箱の長さは 100 フィートです。ソーチェーンの種類によりピッチが異なるため、切断歯の数も異なります。各刃に取り付けられた接続ピースのガイド歯は 4 ピッチです。計算式とデータは以下のとおりです。
タイプA：100（フィート）÷（0.375×4÷12）=800
タイプB：100（フィート）÷（0.404×4÷12）＝通常744（歯切り）
Kタイプ：100（フィート）÷（0.325×4÷12）＝一般的に924（歯切り）
N型：100（フィート）÷（0.365×4÷12）＝通常822（歯切り）
通常のソーチェーンは、切断ズレを防ぐために、左右一対、つまり対称であり、切断歯の数が偶数である必要があります。メーカーが発行する 100 フィートは単なる整数ではなく、特定の鋸ではもう少し大きいものもあります。チェーンの切断歯は偶数です。ただし、一部のガイド プレートは標準ではありません。リベット留めされたソー チェーンの切断歯は奇数でなければなりません。片側に 2 つの左 (または右) の切断歯と、接続ピースと中央のガイド歯を加えた場合、その全長は次の式で計算されます。中間ガイド歯 、中間ガイド歯 2 つごとに 2 つのピッチがあり (中間ガイド歯のピッチもカウントされます)、その長さは、ピッチに 2 を掛け、中間ガイド歯の数を掛けて、次で割ったものになります。 12. 例として K チェーンを取り上げます。ガイドの歯の数は 59 です。
0.325×2×59÷12=3.196フィート。他のタイプのソーチェンでも計算方法は同じですが、違いはピッチです。
さらに、覚えておくべきデータが 2 つあります: 1 フィート = 12 インチ、1 インチ = 25.4 mm

5、ソーチェーンの修理やすり
ソーチェーンの左右の切れ刃が切削工具です。一定期間使用すると刃先が鈍くなります。スムーズに切断し、刃先を鋭く保つためにはヤスリがけが必要です。
ファイル修復に関する注意:
1. ソーチェーンの修理に適した丸ヤスリを選択します。さまざまなタイプのソーチェーンの切断歯、サイズ、円弧は異なります。各タイプのチェーンには、特定の丸ヤスリ規格が必要です。マニュアルには詳細な指示が記載されているので、注意して行う必要があります。
2. ヤスリの向きと角度に注意してください。ヤスリは刃先方向に修正する必要があります。引くときは軽くする必要があります。できるだけ前後に力を入れないでください。一般的にソーチェーンの刃先の角度は30度程度で、前が高く後ろが低いです。内角は約10度です。これらの角度は、鋸で挽く材料の硬さや鋸の使用習慣によって異なります。同時に、左右の切歯の対称性にも注意してください。偏差が大きすぎると鋸が暴走して鋸が外れてしまいます。
3. 限界歯の高さに注意してください。刃先の一部が突き出ており、これが限界刃で刃先上端より0.6～0.8mm低く、1刃あたりの切削量が非常に厚くなります。刃先をやすりで削るときは、刃先の高さに注意してください。刃先をさらに修正すると、刃先に対する限界歯が高くなり、毎回の切削量が少なくなり、切削速度に影響します。刃先が限界歯よりも低い場合、木材は生成されません。切断できません。限界歯修復ファイルが低すぎ、各歯が毎回厚すぎるため、「ナイフ」が発生する可能性が高く、鋸は動きません。

6、ソーチェーンのメンテナンス
ソーチェーンは速く動きます。 3/8 ソーチェーンを例にとると、スプロケットの歯数は 7 歯で、稼働時のエンジン回転数が 1 秒あたり 15.56 メートルになります。スプロケットの駆動力と切削時の反力はリベットシャフトに集中します。労働条件は悪く、磨耗は深刻です。メンテナンスに注意を払わないと、ソーチェーンはすぐに廃棄されてしまいます。
